方案背景
在我们的实际应用中，大多数是实现采用同城异地灾备，根据用户的业务不同，而设计的容灾解决方案也不尽相同，从上述可看出，通过TCP/IP可实现异地备份的解决方案，若实现基于主机或基于存储的复制技术通过TCP/IP理论上可以实现，但TCP/IP网络会发生丢包的情况，因此在实现复制或称拷贝的技术需要通过光迁通道或ATM等多种方式实现，可实现长距离的容灾系统可从十几公里到几十公里甚至几千公里均可实现两地的容灾系统。
方案平台
光纤磁盘阵列存储系统
光纤通道交换机
通过延伸设备：DWDM、CWDM等

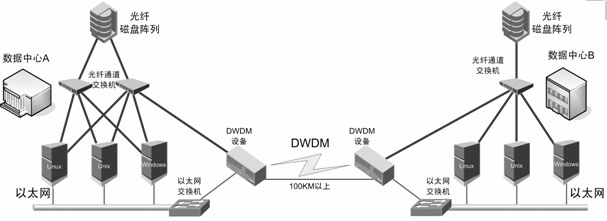

方案拓扑
方案说明
在A和B两地相距几十公里，A地点是其业务的主要生产系统，B地点是备用系统，两地区具有少量的裸光纤连接。
通过向A、B两地点各放一台DWDM(密集波分复用技术)设备，重点解决了如下的三个问题：
两个DWDM终端之间的距离可以延伸到100公里，完全解决了FC通道有效传输距离10公里的限制。
在FC SAN的架构上，采用基于主机/存储的远程复制技术，实现了数据的高速传输与存储，避免了其他方案中可能存在的数据丢包与大量占用主机资源的严重问题。
DWDM设备提供协议及比特速率无关的透明传输通道，灵活支持多种应用。DWDM为我们提供协议及比特速率无关的透明传输通道。DWDM设备直接提供ESCON、FICON、CLO、ISC连接，支持TC、PPRC、SRDF等磁盘系统应用。局域网路由交换机可利用DWDM设备提供的GE接口，实现LAN的互连。A、B两点的存储系统的复制可采用基于主机系统或基于磁盘系统的复制。
