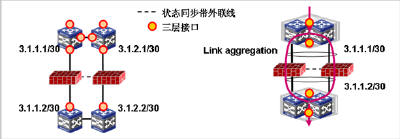

如图4所示，为防火墙在透明模式下采用IRF2前后的对比。启用IRF2以后，可以实现跨链路聚合，从而以更简单的方式实现了链路的负载分担。
传统的防火墙在汇聚层面透明模式部署的时候（组网如图4左图），两组交换机与两台防火墙的互联接口配置两组连接网段，交换机对防火墙的端口均采用untagged方式，因此可以保证两台防火墙在VLAN的配置上达到一致，防火墙同时启动流路径非对称能力。两组交换系统之间可以运行动态路由协议(防火墙允许相应的协议数据通过)，所有数据流通过等价路由分担到两台防火墙所在的链路上，由于防火墙支持路径非对称功能，因此当某条数据流下行经过一台防火墙而上行经过另一台防火墙时，双机的状态会话仍能同步保持。
启用IRF2以后，如图4右图所示，利用防火墙inline转发方式，即防火墙端口配对转发而不进行MAC地址查表转发，将交换机IRF2系统中不同成员的端口与两台防火墙分别连接，只在交换机IRF2系统端进行两条链路的LACP捆绑，这样将网络流量分担到不同防火墙，而在交换机IRF2系统不需要使用等价路由。防火墙允许LACP协议报文通过，从而保证聚合链路的可靠性连接。数据流在防火墙往返路径不一致的情况仍由路径非对称功能解决。
如何实现安全模块一分多虚拟化
虽然IRF2实现了安全的简单部署，然而安全资源还是不能实现按需部署的资源化。要达到这一点，需要安全设备支持一虚多的虚拟化功能，下面以在交换机上模块化部署来说明其实现原理。

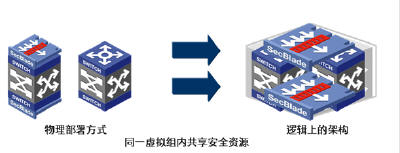

如图5所示，通过IRF2整合，将多个机框式交换系统整合在一起，逻辑上形成一个大的交换系统，在这个系统中，无论安全模块部署在组内的任何一个框上，都能够被本组的其他框所共享，每个机框上行流量都能够基于本身的需求进行安全处理，而不必关心这个安全模块部署在哪个机框上。同时，在路由表项，安全策略等方面，基于不同的业务可以给予不同的保障，真正实现了按需分配，组内共享的安全资源化，俗称为“安全模块一拖N部署”。

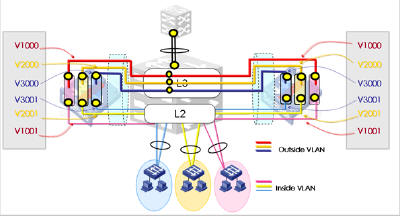

如图6所示，终端的网关设置在防火墙上，防火墙通过VRRP提供冗余，冗余备份组通过静态路由下一跳指向IRF2交换机三层接口，交换机之间通过IRF2消除了二层接入环路。在集成防火墙路由模式下，还可以将防火墙进行虚拟化，逻辑分割成多个虚拟防火墙实例提供网络安全服务，如图中对每块防火墙线卡划分了多个逻辑实例，每一对虚拟防火墙工作在A-S方式，可选择Active实例分布在两块物理线卡上，从而达到负载分担和冗余备份的能力，实现防火墙在一个虚拟组内如何实现资源化。
通过一分多的虚拟化技术，可以使不同业务或用户群在同一个IRF2组内共享相同的安全硬件，而在逻辑上达到资源动态分配的目的，降低了建设成本，提高了安全服务的动态调配能力，为业务的灵活部署提供了有效的支撑。
