互联网出口通常面临网络层和应用层的攻击，因此是控制安全威胁的最佳控制点之一。相应的，此处的安全设计和部署也通常是园区网中最复杂的场景之一。
针对不同场景的需求和保证网络边界的安全和完整性，在互联网出口通常需要部署访问控制、地址转换、应用层防护、流量控制、行为审计、链路负载均衡、DMZ区服务器负载均衡、SSL远程接入、DDoS攻击防护等多种技术手段。由于各种技术的侧重不同，催生出了多种组合的方案。下面将围绕其中的一种常用方案进行展开，描述在互联网出口处进行访问控制、地址转换、应用防护、行为审计、链路负载均衡多种技术混合部署的设计方式。

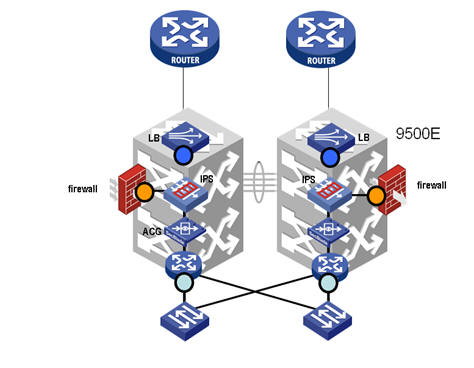

如图9所示，业务板卡采用主备方式进行部署。具体的部署方式如下：
两台园区出口交换机（S9500E）作为IRF堆叠使用；
在互联网出口处，部署LB的情况下，应存在两个不同的互联网出口，连接到两台路由器上，这样LB才能够发挥作用；
FW在转发路径上，使用路由模式，提供访问控制及攻击防御等功能，部署方式采用主备方式，采用VRRP部署，MASTER进行流量转发；
IPS采用主备方式部署，在S9500E上通过MQC引流，转发到主IPS上，当主IPS失效后，通过MQC的下一跳备份功能，流量被引导到备份的IPS上，IPS与ACG部署的位置在S9500E与FW的三层转发路径上，将不会存在上下行不一致的问题。
ACG采用主备方式部署，在S9500E上通过MQC引流，转发到主ACG上，当主ACG失效后，通过MQC的下一跳备份功能，流量被引导到备份的ACG上，IPS与ACG部署的位置在S9500E与FW的三层转发路径上，将不会存在上下行不一致的问题。
LB作为连接出口路由器的设备，使用链路负载分担功能，并且使能NAT OUTBOUND功能让内网用户能够访问Internet，同时，两台LB之间使用VRRP进行主备，为提升两台设备故障的恢复能力，两台LB可以直接使用状态备份；
S9500E作为三层转发设备。与FW之间为三层转发。

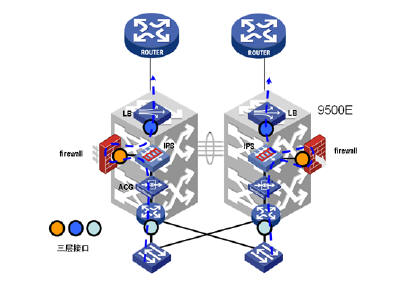

如图10所示为流量路径，具体如下：
两条蓝色的虚线并不代表流量会同时从两套板卡上经过，而是说明在这一部署方式下，流量所流经的路径。
1. 园区网出方向：用户侧->外网侧（流量经过所有的多业务板卡）。用户侧数据按照交换机->ACG->IPS->防火墙 ->LB的顺序进行转发，在这个转发路径上，交换机进行一次三层转发（即将用户侧流量通过三层转发发送给防火墙），流量先被重定向到ACG，然后被重定向到IPS上。通过防火墙转发后，转发到LB上，LB通过链路负载分担并进行NAT转换后，转发到外网出口的路由器上。
2. 园区网入方向：外网侧->用户侧方向。外网方向的数据流根据不同的目的地址，到达不同的LB板卡上，LB进行NAT转换后，其下一跳是FW，在经过FW转发后，流量重定向到IPS、ACG进行处理，处理完成后，再由交换机转发给内网用户。
总结
虚拟园区网2.0解决方案，通过在园区中引入IRF2技术，不仅实现了网络的革命性突破，更对网络中的安全服务的部署带来了深远的影响。在当前网络和安全一体化的趋势下，模块化的部署方式、一分多的虚拟化技术、全虚拟化环境下的安全部署，使得网络安全服务的部署更为简化，并进一步实现了安全业务的资源化，从而为搭建资源化的园区网络平台提供坚实的基础。
